立式管道泵是立式結構，進出口口徑一樣，并且位于同一中心線上，可以像閥門一樣安裝在管路中，設有安裝底腳，增加它的穩定性，外形美觀，占地面積小，建筑投入低，無需單獨建立泵房。立式管道泵的有很多，ISG立式管道泵，IHG不銹鋼立式管道泵，GDL立式多級管道泵，屏蔽式管道離心泵等產品。下面由龍洋泵閥來介紹一下立式管道泵安裝方法和立式管道泵安裝圖。

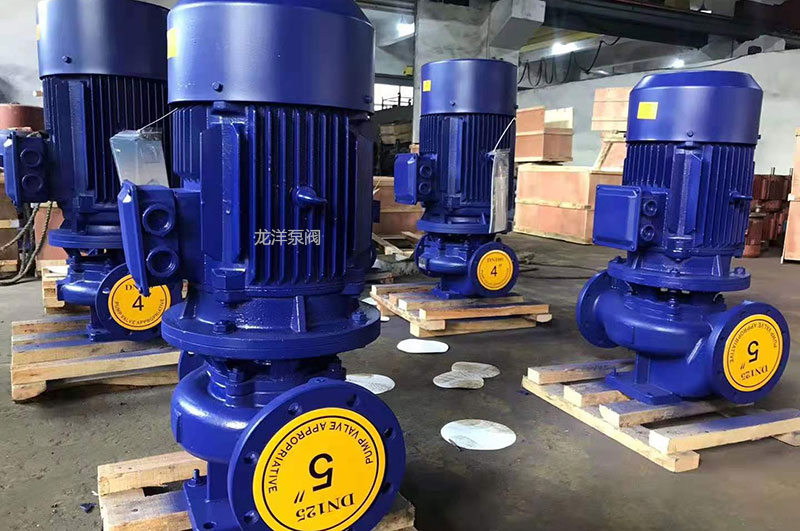

立式管道泵

立式管道泵安裝方法

1、若管道未安裝，可先安裝水泵，根據水泵進、出口中心線畫圖，再安裝管路。

2、若管路已安裝好，首先確保進出管路在同一中心線上，并在管路進出口附近安裝支撐架。

3、把立式離心泵用法蘭和進出管路連接，并在泵的底座墊上硬物防止損壞泵體和管路，用記號筆標記出泵底座四個螺栓孔的對角線和中心空位置。

4、測量好預制基礎和泵底座之間的高度，合理地留出減震器或減震墊的高度。

5、取下泵用沖擊電鉆鉆孔，根據水泵四個螺栓孔的對角線和中心距，預埋膨脹螺絲或螺桿。

6、清除立式管道泵底座上的油膩和污垢，把底座放在地基上。

7、用水平儀檢查立式管道泵底座水平度。

8、用水泥澆灌立式管道泵底座和地腳螺栓孔眼。

9、水泥干涸后應檢查立式管道泵底座和地腳螺栓孔眼是否松動，適當擰緊地腳螺栓，重新檢查水平度。

10、清理立式管道泵底座的支持平面、水泵腳及電機腳的平面，并把立式管道泵和電機安裝到底座上。

11、檢查和調整立式管道泵與電機軸心線的重合度，檢查立式管道泵軸與電機軸中心線是否一致，兩聯軸器外圓的上下左右差值不超過0.1毫米，可用薄片調整使其同心，兩聯軸器端面留間隙2—3毫米。

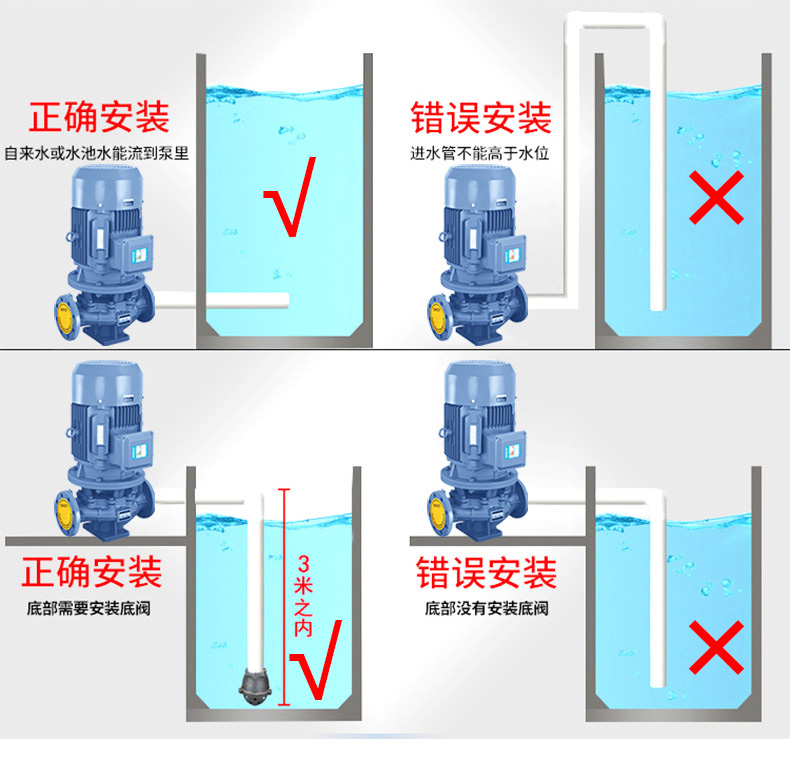

立式管道泵安裝圖

以上是我們總結的立式管道泵安裝方法。綜上所述，立式管道泵正確的安裝使用才能夠保障設備的安全運轉，減少一些不必要損失，安裝好后在后面日常使用過程中也要注意維護和保養。
